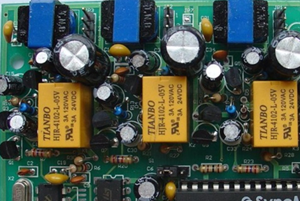

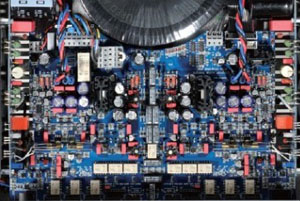

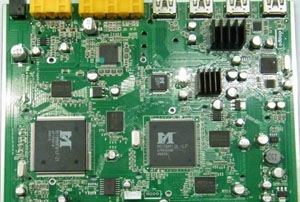

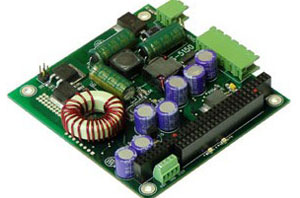

Parylene在精密电子仪器设备PCBA,FPC,SMD上的应用

2021-06-18 13:01:21

       Parylene涂层是在室温下在元件上自发形成的,不需要经升温固化过程,不需要对基材施加室温以上的温度和更多的时间来让膜生长。Parylene有较高的机械强度和较低的摩擦系数,这二者的结合使Parylene成为对小型绕线伤害元件唯一的绝缘层。Parylene是这些先进组装方式最好的防护材料。Parylene活性分子的良好穿透力能在元件内部,底部和周围形成无气隙的优质防护层。
